催化燃燒設備

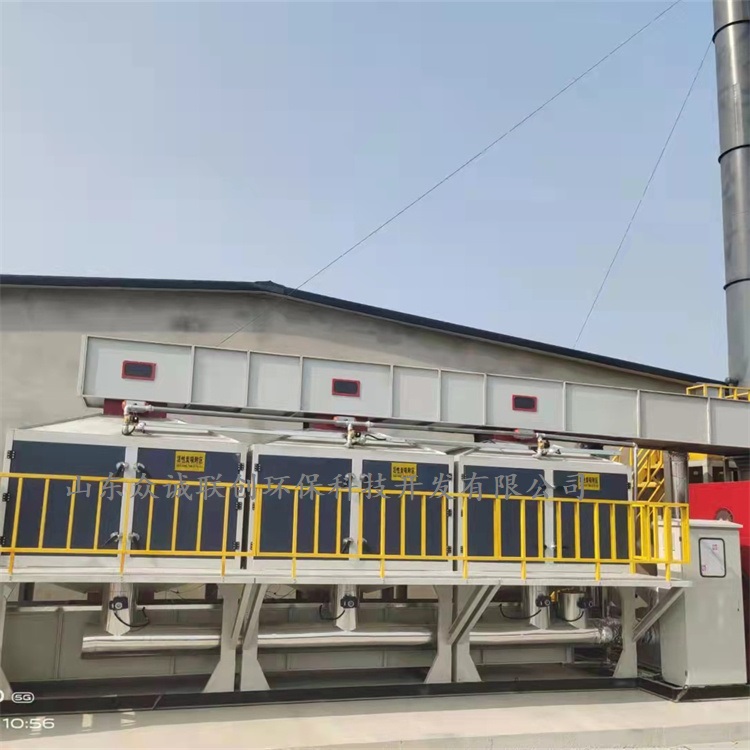

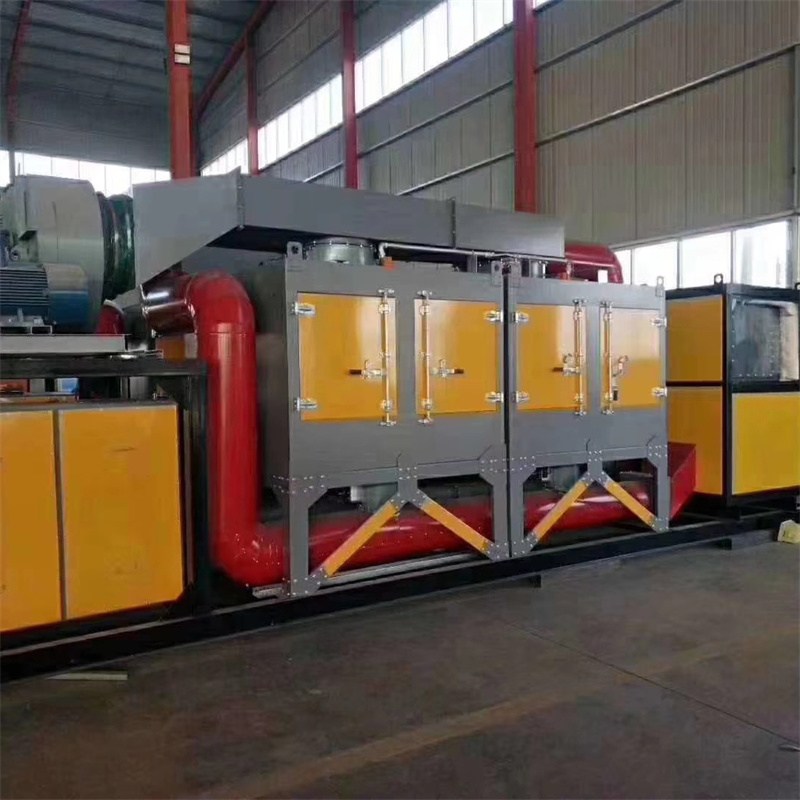

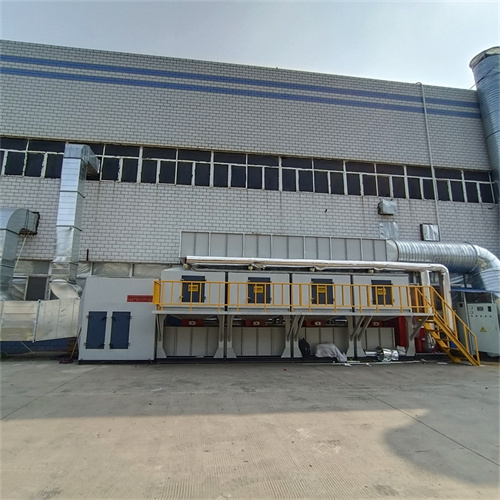

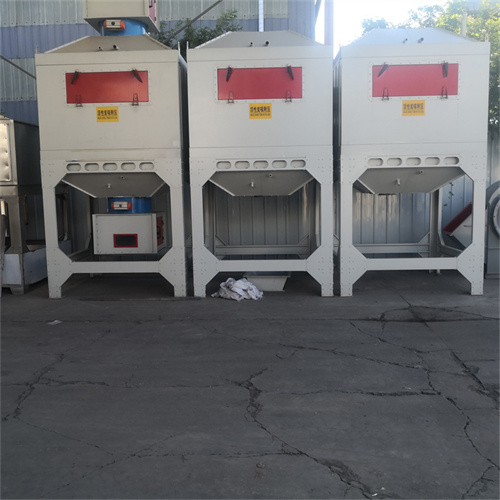

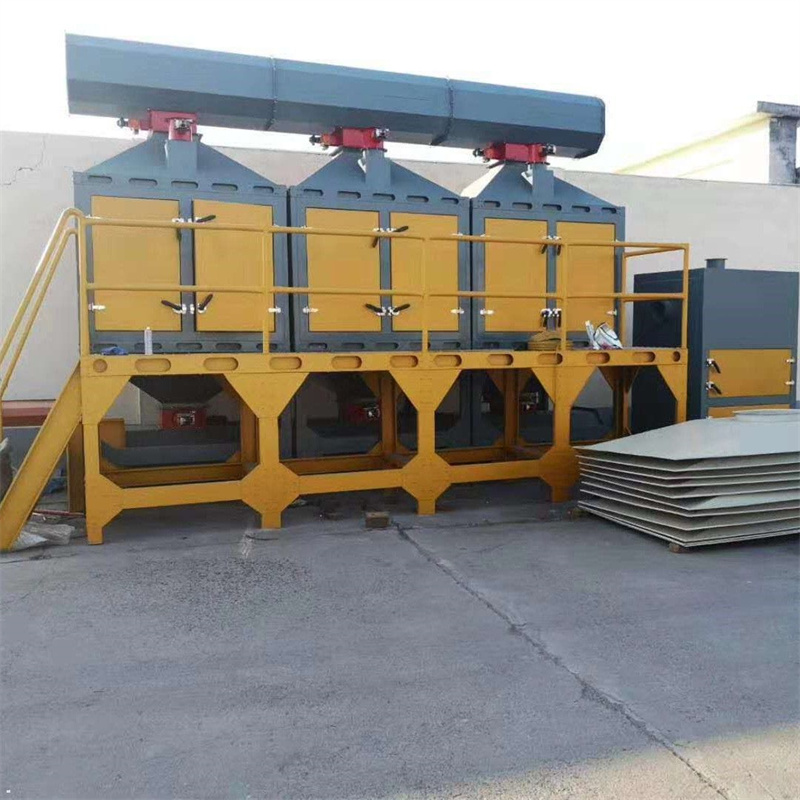

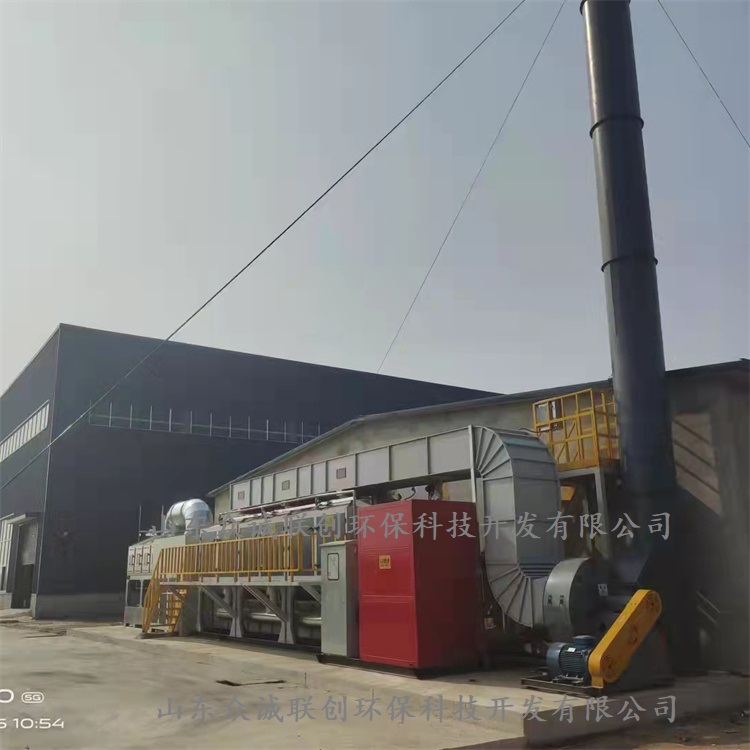

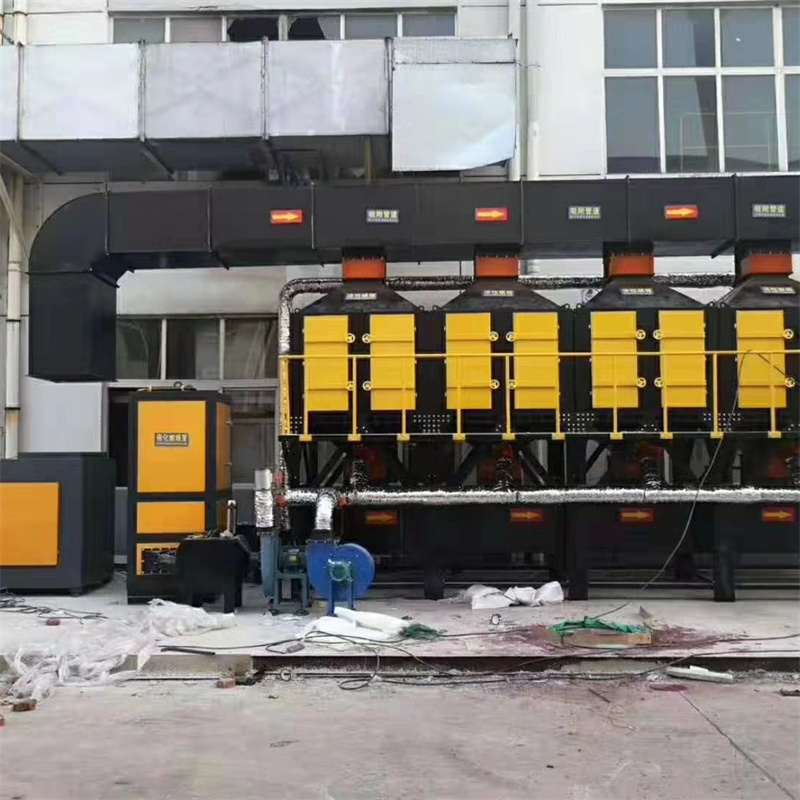

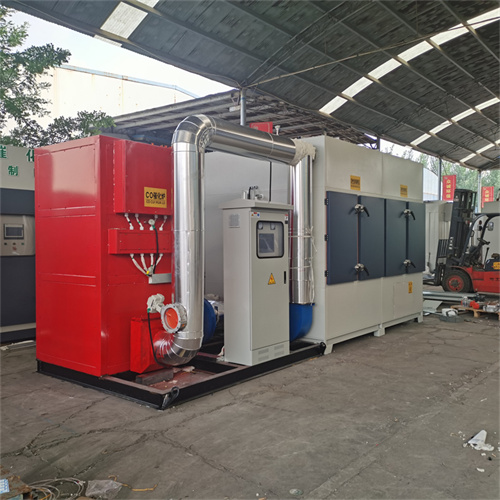

催化燃燒設備工作原理示意圖，本裝置是采用廢氣先進入噴淋塔過濾——幹式過濾—-蜂窩活性碳吸附—脫附再生——催化燃燒的工藝流程而設計的，采取多氣路工作（見圖1）方式，由3個活性炭吸附器，1台初級過濾器，1台催化燃燒器（輔之低壓風機、閥門等構成）。其工作流程是：将噴漆廢氣經噴淋塔預處理，再經幹式過濾器除去顆粒狀物質或水霧以後，送入活性炭吸附器吸附，吸附後的尾氣15米高空排放。

催化燃燒→初級過濾器→廢氣→風 機→吸附箱2→吸附箱1→ 補冷閥·→脫附→風 機

窩狀活性炭當快達到飽和時停止吸附操作，然後用催化燃燒以後的熱空氣流将有機物從活性炭上脫附下來使其再生。在解吸脫附時，本吸附箱停止工作。脫附後的有機物已被濃縮（濃度較原來提高幾十倍，達2000PPM以上），并送催化燃燒器催化爲CO2與H2O排出。

當有機廢氣的濃度達到2000PPM以上時，催化床内可維持自然，不用外加熱。燃燒後的尾氣一部分排往大氣，一部分送往吸附床，用于活性炭的脫附再生。這樣可以滿足燃燒和脫附所需熱能，大大節省能耗，它既适合于連續工作，也适合于間斷情況下使用。

當某個吸附器吸附飽和需要脫附再生時，有PLC程序自動切換到脫附工作狀态，該吸附器進行脫附工作。這樣，可以保證由于生産需要的連續性。單台吸附器每次脫付需要4小時左右。每次脫附利用生産間隙完成。
