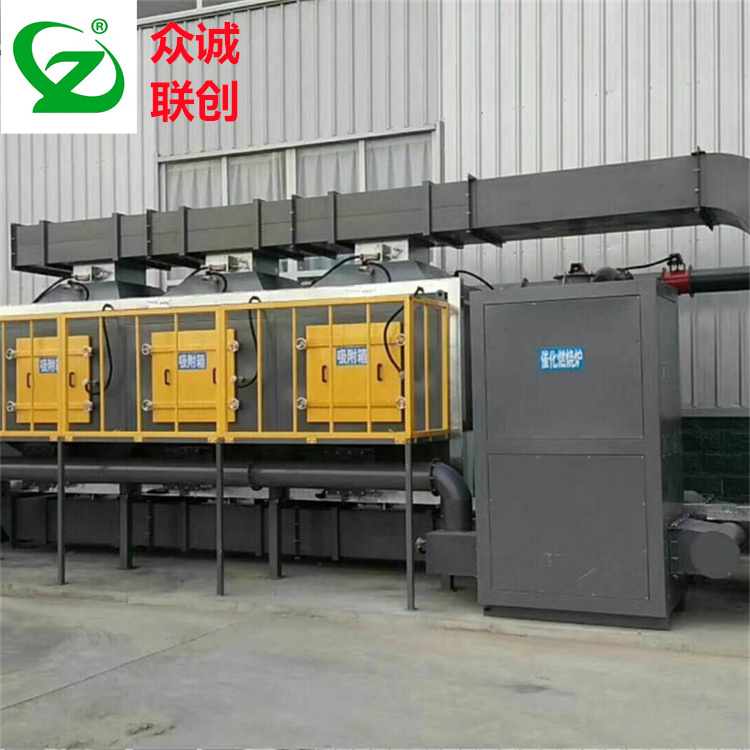

廢氣催化燃燒設備裝置 廢氣處理設備 VOCs催化裝置

産品簡介

催化燃燒器電控制系統 由PLC控制器、文本顯示器、變頻調速器、點火器、紫外線傳感器、熱電偶等電控設備以及風機，另外由零壓閥調節燃氣與空氣的比例。催化燃燒電氣控制系統工作過程分爲三個狀态：燃燒器工作狀态、停止狀态及參數設定狀态。在工作狀态中又分爲點火過程和燃燒過程。由安裝的熱電偶檢測出溫度，送文本顯示器顯示。PLc具有模拟量輸入、輸出模塊，檢測火焰燃燒信号和熱電偶溫度信号，将檢測到的信号與設定的信号經過比較運算後，通過0～10 V電信号控制變頻器的輸出頻率來調整風機的轉速，保持燃燒器的燃燒溫度，這就是構成以設定溫度爲基準的控制系統；自動檢測燃燒器溫度信号與設定的溫度比較，輸出各類報警信号或直接停機。顯示器可以顯示燃氣流量、燃燒溫度和變頻器輸出頻率。設定參數和工作狀态等信息；可以通過顯示器在線調整運行溫度參數，修改設定溫度控制風機的運行。該系統還設有多種保護功能，尤其是較強的邏輯互鎖功能，從而保證系統工作可靠，并且具有較爲完善的控制功能。

工作原理

該系統工作過程主要劃分爲三種狀态參數設定、燃燒運行和燃燒停止。

1．參數設定狀态

此狀态爲燃燒工作之前做好數據的準備。可根據需要分别設定點火溫度和變頻器起動時的頻率，控制風機的風量。點火溫度是爲了保證點火過程的可靠性。起動頻率保證催化燃燒器在剛點燃時的有焰燃燒，這時的燃燒比不易太低，風量不能過大。

2．燃燒運行狀态

(1)燃燒起動過程

當控制系統在待命的狀态下，接到輸入的起動命令，将進入燃燒運行狀态，首先是控制系統進行自檢，之後進行前吹掃，變頻器輸出信号控制風機的旋轉，空氣風量由低速漸變爲高速再逐漸變爲低速，新鮮空氣風吹過燃燒爐盤，以保證爐内沒有殘留燃氣的存在，保證點火過程的安全可靠。具體操作是變頻器先起動，PLc模拟輸出信号使變頻器頻率從起動設定頻率開始上升，達到一定頻率後保持一定時間後再下降，完成起動前的吹掃。之後，發出點火信号，高壓點火器工作，同時打開點火管道的閥門，小火點燃。通過紫外線傳感器的檢測到期小火點燃後，打開主燃氣閥門。這時催化燃燒爐盤進行有焰燃燒，直到檢測溫度信号達到設定的點火關閉溫度，點火閥門關閉，完成點火過程，進入到燃燒調節階段。

(2)燃空比的調定

有文獻表明，催化燃燒時的“燃氣/空氣比值”範圍一般在4%～11%之間；在一定的燃燒條件之下，燃/空比爲6%時， 就能實現較好的催化燃燒效果，燃燒系統就可以得到 的熱效率，同時又能取得較好的排放效果。

本系統的燃氣一空氣比的調節是通過零壓閥實現的。當改變風機的空氣風量時，燃/空比也能随之被改變，以達到催化燃燒器燃燒工作的要求。在起動時隻要調節輸出變頻器的頻率就能達到點火時要求的從有焰燃燒到催化燃燒的燃/空比的變化。

(3)燃燒溫度調節

燃燒器溫度調節可以通過文本顯示器的鍵盤輸入，改變變頻器的輸出頻率，調節适當的風量。當風量增大，燃燒溫度超過設定值，則PLc控制變頻器降低輸出頻率，減少出風量來穩定燃燒器的溫度。若變頻器輸出頻率低于設定值(風機出風量頻率，設爲5 Hz)，而出風量仍高于設定值時，PLc開始計時，若在一定時間内，降低到設定值，PLc放棄計時，繼續變頻調速運行；若在一定時間内溫度仍高于設定，PLc将繼續調節，直至達到設定值。由PLc經PID運算後控制變頻器的頻率輸出；如溫度不夠，則頻率上升，延時保持一定時間。反之亦然。

3．燃燒停止狀态

燃燒器的停止是在接受到文本顯示器發來的停止命令，首先将主燃氣閥關斷，然後，系統進行後吹掃，進行驅散殘餘燃氣，并對燃燒盤進行強制風冷降溫。經過一段時間之後，關閉風機，變頻器停止工作，完成燃燒器停機過程
